Secadores frigoríficos compactos gracias al calor latente
Los SECOTEC – aquí las series TD, TE y TF (*) – son los secadores frigoríficos de KAESER conocidos por su alta calidad industrial, la estabilidad de sus puntos de rocío, su alta fiabilidad y por sus bajos costes.
El innovador sistema de intercambiador con acumulador de calor latente SECOPACK LS y el controlador SIGMA CONTROL SMART colocan a la nueva generación de estos secadores en la cima de la eficiencia energética, el ahorro de espacio y la facilidad de manejo.
- Su vida útil se alarga gracias a las tuberías de aire comprimido resistentes a la corrosión y al intercambiador de calor de aluminio (condensador y SECOPACK LS)
- El módulo de comunicación Modbus TCP de serie permite conectar los secadores frigoríficos SECOTEC a la KAESER SIGMA NETWORK (opcional en la serie TD)
Ventajas
- Ahorro de energía:
Los secadores frigoríficos de las series TD, TE y TF (*) convencen por su bajo consumo. En servicio en carga parcial es posible acumular el frío sobrante en el acumulador térmico y usarlo después para secar el aire sin consumir electricidad gracias a la regulación de ahorro energético. El sistema de intercambiador de calor SECOPACK LS reacciona con rapidez y garantiza puntos de rocío estables en todo momento. - Manejo intuitivo:
El controlador electrónico SIGMA CONTROL SMART es fácil de manejar e intuitivo. Su memoria de avisos, los contadores de horas de servicio individuales para cada componente y los contadores de mantenimiento permiten llevar a cabo un control y análisis más eficientes de los datos de servicio. Los contactos libres de potencial y un módulo de conexión Modbus TCP (opcional en la serie TD) sirven para conectar el controlador con facilidad a controladores maestros, como el SIGMA AIR MANAGER 4.0. - Compactamente optimizados:
El acumulador del innovador sistema de intercambio de calor SECOPACK LS está lleno de un material de cambio de fase. Su capacidad de acumulación es notablemente mayor, ofreciendo la misma capacidad con un 98 % menos de material que los acumuladores convencionales. De esta forma se consigue una gran estabilidad del punto de rocío ocupando mucho menos espacio gracias a la mayor capacidad de acumulación. La optimización de la trayectoria del flujo reduce las pérdidas de presión y contribuye a lograr una mayor eficiencia energética de los secadores SECOTEC.
* Los secadores frigoríficos de esta serie contienen el gas fluorado de efecto invernadero R-513A.
Detalles del producto
La nueva generación de secadores de la serie SECOTEC consume poquísima electricidad gracias a la regulación por parada diferida y a su alta capacidad de acumulación, casi independientemente de la carga que soporten las máquinas.
El frío sobrante no se desperdicia, como pasa en otros sistemas del mercado, sino que se utiliza para enfriar un acumulador térmico. Una vez enfriado, el acumulador suministra frío para el secado del aire comprimido. De este modo no se consume electricidad.
Además, la estructura exige muy poco mantenimiento y asegura un servicio rápido y sencillo.
¿Desea saber más sobre cómo reducir los costes cíclicos con Kaeser?

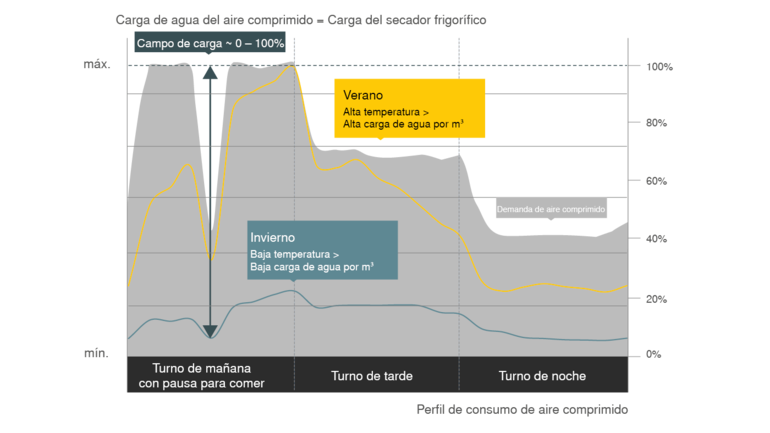

La carga que soporta un secador frigorífico no depende solamente del flujo volumétrico (superficie gris), sino más bien del agua que contenga el aire comprimido entrante. La humedad aumenta con la temperatura. Esa es la razón por la cual los secadores frigoríficos funcionan con cargas mayores cuando la temperatura ambiental es más alta (curva en amarillo), por ejemplo en verano.
Con las temperaturas invernales (curva en azul) baja también la carga del secador frigorífico. Los secadores frigoríficos deben diseñarse para poder funcionar en carga punta más una reserva suficiente para que sean capaces de responder ante las oscilaciones térmicas y ofrecer puntos de rocío estables.
Los secadores funcionan siempre en un campo de carga del 0 al 100 %, igual que sucede con el flujo volumétrico y la temperatura. El ajuste del consumo de energía a las necesidades en todo el campo de carga que se consigue gracias a la regulación SECOTEC permite conseguir un gran ahorro.
Gracias a ello, los secadores SECOTEC ahorran casi un 60 % en costes de electricidad con una carga media del 40 % en comparación con secadores con regulación por bypass de gas caliente.
El acumulador de frío de los secadores SECOTEC permanece frío todo el tiempo, cosa que no sucede en los procedimientos convencionales. Esto les permite secar eficazmente el aire comprimido también durante las fases de arranque. El excelente aislamiento del acumulador hace que el consumo de energía sea mínimo. Además, el secado del aire comprimido con secadores SECOTEC no es solo eficiente, sino que además produce poco desgaste en los equipos gracias a su gran capacidad de acumulación
Los secadores frigoríficos SECOTEC consiguen puntos de rocío estables de hasta +3°C eficazmente y a plena carga. En carga parcial también se mantiene el punto de rocío mejor que en secadores convencionales gracias al menor margen de oscilación.
Los secadores frigoríficos convencionales con modos de servicio conmutables y sin acumulador de frío adicional usan el material de su intercambiador de calor como acumulador de frío. Los compresores de frío y los motores de los ventiladores de estos secadores deben conectarse y desconectarse con una frecuencia mucho mayor para proporcionar el rendimiento frigorífico necesario de un modo más o menos constante.
Con el fin de reducir la frecuencia de conmutación y el desgaste, el circuito de frío vuelve a conectarse a menudo a puntos de rocío mucho más altos. Las oscilaciones del punto de rocío resultantes empeoran los resultados de secado. Esto supone un riesgo, ya que la corrosión puede comenzar a humedades relativas de más del 40 %, sin necesidad de condensación.
Los secadores frigoríficos SECOTEC funcionan con poco desgaste de los materiales gracias a la gran capacidad de su acumulador de frío. Una vez que el acumulador está cargado, el compresor de frío y el motor del ventilador pueden permanecer parados mucho más tiempo sin que la estabilidad del punto de rocío se vea perjudicada.
El módulo de comunicación Modbus TCP permite conectar los secadores frigoríficos SECOTEC a la SIGMA NETWORK (opcional para la serie TD). Todos los parámetros de servicio y los avisos del sistema están disponibles en tiempo real.
De ese modo es posible realizar una monitorización completa de toda la estación de compresores y se crea la base para el mantenimiento preventivo.
El resultado: Óptima disponibilidad y gastos mínimos.
Además, el SIGMA AIR MANAGER 4.0 permite tener a la vista todos los parámetros de servicio del secador frigorífico. Los avisos y alarmas se representan en el diagrama de flujo de la estación por medio de un código de colores. Basta hacer clic sobre el símbolo del secador para visualizar todos los parámetros de servicio importantes y todos los avisos en texto claro.
- Entrada de aire comprimido
- Salida de condensado
- Entrada de agente frigorífico (frío)
- Salida de agente frigorífico (caliente)
- Transporte de calor
- Salida de aire comprimido
Los secadores SECOTEC de las series TD, TE y TF están equipados con el innovador sistema de intercambiadores de calor SECOPACK LS. Su acumulador de calor latente está lleno de un material de cambio de fase. El aire comprimido calienta el material hasta que se fluidifica (descarga del acumulador). Al hacerlo, absorbe calor latente. Se trata de una cantidad de calor mayor de la que podría absorber por su capacidad térmica específica normal (sin el cambio de fase). El acumulador de calor latente de los secadores SECOTEC TE y TF dispone de una capacidad de acumulación notablemente mayor, ofreciendo la misma capacidad con un 98 % menos de material que los acumuladores convencionales.
El resultado: Es una alta capacidad de acumulación que permite lograr puntos de rocío estables y un funcionamiento con poco desgaste de los materiales, todo ello ocupando un espacio mínimo.
- El compresor suministra agente frigorífico frío para el secado del aire comprimido y para enfriar el acumulador.
- El medio acumulador se solidifica a temperatura constante y deriva así una mayor cantidad de calor a través del agente frigorífico.
- El agente frigorífico enfría el medio acumulador hasta el punto de desconexión
- El compresor se desconecta.
- El medio acumulador aporta frío para el secado del aire comprimido al tiempo que se calienta.
- El medio acumulador se fluidifica a temperatura constante y absorbe una mayor cantidad de calor del aire comprimido húmedo.
- El medio acumulador se calienta hasta el punto de conexión del compresor.
- Entrada de aire comprimido
- Sistema de intercambiadores de calor SECOPACK LS
- Salida de aire comprimido
- Salida de condensado
- Purgador de condensado ECO-DRAIN
- Compresor de agente frigorífico
- Condensador de microcanales
- Ventiladores
- Secador de filtro
- Acumulador de agente frigorífico
- Válvula de expansión
