Druckluftanwendungen in der Wasserwirtschaft

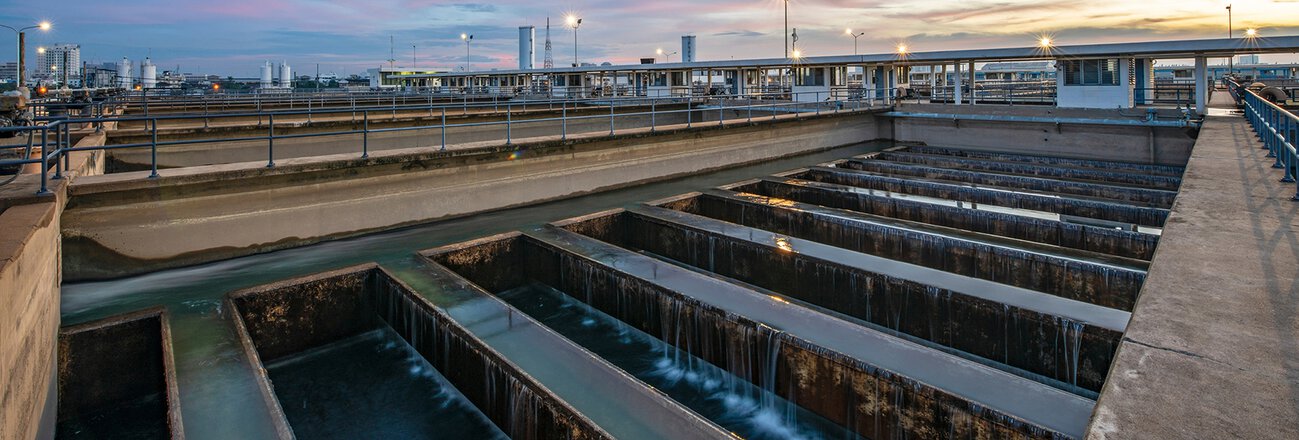

Filterrückspülung
Die Filterrückspülung ist ein typischer Prozess in Filtrationssystemen, wie sie in Kläranlagen, Trinkwasseraufbereitungsanlagen, Meerwasserentsalzungsanlagen und sogar in öffentlichen Schwimmbädern eingesetzt werden. Diese Systeme enthalten in der Regel Filtermaterialien wie Sand, Glaskügelchen, Aktivkohle oder Zeolith. Die Rückspülung dient der Reinigung dieses Filtermaterials, um dessen Lebensdauer zu verlängern, die Leistungsfähigkeit des Prozesses aufrechtzuerhalten und nachgeschaltete Anlagenteile zu schützen.
Die Rückspülung eines Filters beinhaltet im Wesentlichen die Umkehr des Wasserflusses und das Einleiten von sauberem Wasser in den Filter, sodass sich feste Partikel und Ablagerungen, die sich im Filtermaterial angesammelt haben, lösen und ausgespült werden können. Abhängig von der eingesetzten Rückspülmethode wird häufig Druckluft oder Niederdruckluft in den Filter eingeblasen, um die Rückflussgeschwindigkeit des Wassers zu erhöhen, das Filterbett auszudehnen und die Verwirbelung im Filtermaterial zu verstärken. Dadurch lassen sich eingeschlossene oder tiefsitzende Partikel besser vom Filtermaterial lösen, was die Reinigungseffizienz optimiert und den Wasserverbrauch während der Rückspülung reduziert.
Eine Variante dieser Rückspülmethode findet sich bei Membran-Bioreaktoren (MBRs), wie sie in der Phase der biologischen Reinigung von Kläranlagen eingesetzt werden. Dabei sind hohlfaserige Membranfiltermodule direkt im Belebungsbecken angebracht, um das behandelte Wasser zu filtern. Diese Membranfiltermodule durchlaufen ebenfalls regelmäßige Rückspülzyklen zur Reinigung des Filtermaterials, während sie im Becken verbleiben. Während der physikalischen Reinigung wird sauberes Wasser eingespeist und der Wasserfluss im Modul umgekehrt. Anschließend wird Niederdruckluft durch das Modul gepumpt, wobei Luftblasen vom Boden des Beckens nach oben steigen, den Schmutz durch Erzeugung von Verwirbelungen lösen und ihn in einem Flotationsprozess nach oben transportieren.
Die eingesetzte Rückspülmethode und die verwendete Technologie – einschließlich der Frage, ob der Prozess kontinuierlich oder halbkontinuierlich abläuft – beeinflussen sowohl den Bedarf an Druckluft oder Niederdruckluft als auch die Wahl der am besten geeigneten Kompressor- oder Gebläsetechnologie. Diese Faktoren sind entscheidend für eine zuverlässige und effiziente Filterreinigung sowie für einen optimierten Wasserverbrauch und Energieeinsatz.
KAESER-Lösungen für Filterrückspülung in der Wasserwirtschaft
KAESER KOMPRESSOREN bietet ein umfangreiches Sortiment an Gebläsen und ölfreien Kolbenkompressoren, die jeweils den Anforderungen an Niederdruck- und Hochdruck-Rückspülungen von Filtern gerecht werden.
Drehkolbengebläse der Serie COMPACT
Die bewährte Drehkolbentechnologie von KAESER ist ideal für Niederdruck-Rückspülungen von Filtern. Die COMPACT-Gebläse von KAESER sind auf maximale Zuverlässigkeit sowie geringe Betriebs- und Wartungskosten ausgelegt. Sie bieten ein Volumenstromspektrum von 1,5 bis 93 m³/min und einen Druck von bis zu 1000 mbar. Besonders überzeugen sie bei halbkontinuierlichem Betrieb mit niedrigem Arbeitsdruck und kurzen Laufzeiten. Damit eignen sie sich hervorragend für halbkontinuierliche Filterrückspülungen, bei denen die Rückspülzyklen typischerweise kurz und intermittierend sind.
Serie i.Comp 8 & 9 Serie, Serie AIRBOX / -CENTER ölfreie Kolbenkompressoren
KAESER bietet ein vielseitiges Sortiment an ölfreien Kolbenkompressoren, die den Anforderungen von Hochdruck-Rückspültechnologien gerecht werden. Dazu gehören die leistungsstarken Modelle der Serie i.Comp 8 und 9 mit einem Druck von bis zu 11 bar und einem Verdrängervolumen von 404 bis 570 l/min sowie die Serie AIRBOX / -CENTER 1000-2 mit einem Druck von 12,5 bar und einem Volumenstrom von 0,77 m³/min.
Zuverlässig, effizient und kompakt bieten beide Serien eine schlüsselfertige Komplettlösung, die Kompressor, Druckluftbehälter und Kältetrockner in einem kompakten Gehäuse vereint.
Lassen Sie sich von unseren Druckluft- und Gebläseexperten dabei unterstützen, Ihre Anforderungen an Druckluft oder Niederdruckluft für die Filterrückspülung zuverlässig und effizient zu erfüllen.
FAQs
Die Art und Größe des für die Filterrückspülung benötigten Gebläses oder Kompressors hängt von verschiedenen Faktoren ab, wie zum Beispiel:
- die Größe der Filter und der Anlage,
- die benötigte Menge an Druckluft sowie der erforderliche Druck,
- die Laufzeit des Prozesses,
- und ob die Filterrückspülung kontinuierlich oder halbkontinuierlich erfolgt.
Die Experten von KAESER stehen Ihnen jederzeit beratend zur Seite, um die passende Technologie für Ihren individuellen Anwendungsfall zu finden.
Drehkolbengebläse sind langlebig und robust und eignen sich ideal für Anwendungen mit niedrigem bis mittlerem Druckbedarf und kurzen Laufzeiten. Dank der geringen Anfangsinvestition eignen sie sich besonders gut, um die Anforderungen an die Filterrückspülung wirtschaftlich zu erfüllen – insbesondere bei einem Betrieb von nur wenigen Stunden pro Woche.
Haben Sie schon die beeindruckend zuverlässige und langlebige Produktpalette der Drehkolbengebläse von KAESER entdeckt?
Wenn der Filterrückspülprozess über längere Zeiträume betrieben werden muss, wie bei Filtrationssystemen in Membran-Bioreaktoren (MBRs) in Kläranlagen, werden typischerweise Schrauben- oder Turbogebläse bevorzugt. Dies liegt an ihrer hohen Effizienz, Robustheit und der Fähigkeit, über lange Zeiträume hinweg eine konstante Leistung zu gewährleisten.
Mit geringem Energieverbrauch und der Möglichkeit, mit 100 % Auslastung zu arbeiten, sind die Schraubengebläse von KAESER ideal für Filterrückspülsysteme mit langen Laufzeiten. Die magnetgelagerten Turbogebläse überzeugen ebenso bei sehr großen Filtrationsanlagen, bei denen der Luftbedarf nicht mit Schraubengebläsen gedeckt werden kann.
Bei der Auswahl des optimalen Gebläses oder Kompressors für Ihr Filterrückspülsystem ist es wichtig, den Druck- und Liefermengenverlauf über die Zeit des Rückspülzyklus zu berücksichtigen. Dadurch wird sichergestellt, dass das Gebläse plötzliche Druckspitzen problemlos bewältigen kann, die beispielsweise entstehen, wenn große Schmutz- oder Sandpartikel vom Filtermaterial gelöst werden. Der Druckverlust im Filter nach der Rückspülung sollte deutlich geringer sein, was darauf hinweist, dass der Filter sauber ist.
In Wasser- und Abwasseranlagen wird typischerweise Quarzsand als Filtermaterial verwendet, da er die besten physikalischen Eigenschaften zur Filtration kolloidaler Schwebstoffe aufweist. KAESER verfügt über ein breites Spektrum an Kompressoren und Gebläsen, sodass für jede Anwendung die optimale Lösung bereitsteht.
